PEFRA AG

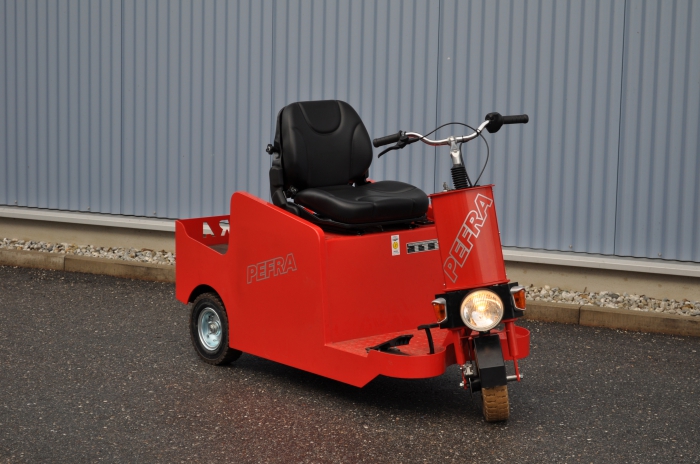

Elektro-Schlepper 520

3000094000
1:24

technische Abmaße

410 mm (ca.)
700 mm (ca.)
1900 mm (ca.)
710 mm (ca.)
9,5 km/h
30 kg
2,5 to (Ebene)
520/2,0

Elektrik

Licht StVZO
Kombianzeige
Ladegerät extern
Super-Eleastic-Bereifung hell

Allgemeine Beschreibung

des Standards

Anhängelast:

bis 3.000 kg in der Ebene; bei TÜV-Abnahmen verändern sich die Anhängelasten nach den gesetzlichen Vorschriften.


Abmessungen

1900 x 710 mm (mit AHK)

Ladeflächengröße

ca. 410 x 700 mm

Gesamthöhe: 1160 mm (O.K. Sitzlehne)


Geschwindigkeit: (in der Ebene)

bei Getriebeübersetzung i=1:22 (1,5 t Anhängelast)

ohne Last: 10 km/h mit Last: 9 km/h

bei Getriebeübersetzung i=1:24 (2,0 t Anhängelast)

ohne Last: 9,5 km/h mit Last: 8,5 km/h

bei Getriebeübersetzung i=1:32 (2,5 t Anhängelast)

ohne Last: 7 km/h mit Last: 6,5 km/h

bei Getriebeübersetzung i=1:32 (3,0 t Anhängelast)

ohne Last: 7 km/h mit Last: 6 km/h


Steigvermögen: max.(5min.Wert)

bei Getriebeübersetzung i=1:22 (1,5 t Anhängelast)

ohne Last: 20 % mit Last: 4 %

bei Getriebeübersetzung i=1:24 (2,0 t Anhängelast)

ohne Last: 20 % mit Last: 3 %

bei Getriebeübersetzung i=1:32 (2,5 t Anhängelast)

ohne Last: 20 % mit Last: 2 %

bei Getriebeübersetzung i=1:32 (3,0 t Anhängelast)

ohne Last: 20 % mit Last: 0 %


Fahrleistung:

Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 30 km (bei i=1:24) pro Batterieladung und 50% Last.


Antrieb/Chassis:

Wartungsfreier Drehstrom-Motor 24 Volt, 1,5 kW; direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend.

Stahlchassis verschweißt, robust und wartungsarm, ohne Kunststoffanbauten


Elektrik:

AC-Inverter; stufenlos regelbare Fahrgeschwindigkeit, thermischer Überlastungsschutz, Auto-Stopp, programmierbare Anfahrautomatik, Energierückgewinnung, Gegenstrombremse, Fußpedal - Fahrschalter, Hauptschalter mit Schlüssel, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Kombianzeige für Betriebsstunden und Entlaseanzeiger mit Tiefentladeschutz, Ladesteckdose mit Stecker, Not-Stopp-Taster


Lenkung:

Kugelgelagerte Vorderrad-Lenkgabel, individuell einstellbar


Fahrwerk:

Vorderrad ( 4.00-4) und Hinterräder (4.00-6) mit SE-Beräderung schwarz


Bremsen:

mechanisch betätigte Trommelbremse; auf die Antriebsräder wirkend, Scheibenbremse vorne

durch Loslassen des Fahrschalterpedals betätigt und auf Antriebseinheit wirkend (elektromagnetisch) bzw. beim Betätigen des Not-Stopp-Tasters


Sitzausstattung:

Gefederter und gepolsterter Fahrersitz, auf das Körpergewicht einstellbar, Neigung der Rückenlehne verstellbar. Sitz ist mit Stromunterbrechung ausgestattet. (Totmannschalter)


Lichtausrüstung:

Auf Wunsch* (s. Zusatzausstattung)

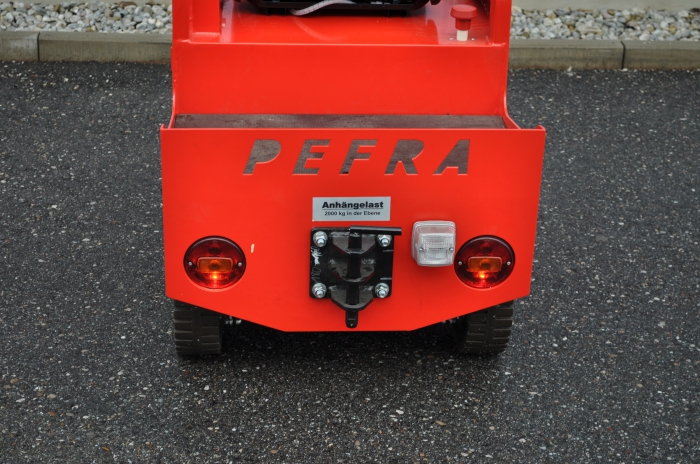

Kupplung:

Zwei-Stufenkupplung mit Bolzensicherung (Bolzendurchmesser 25 mm)

Automatik - Anhängekupplung* nach StVZO (hinten) möglich


Lackierung:

RAL 3020 (Pulverbeschichtung), Sonderlackierung* möglich


Sonstiges*:

Batterieschnellwechseleinrichtung seitlich (Rollenbett), Wechselgestell* nicht im Lieferumfang


Batterie* und Ladegerät* sind gegen Aufpreis als Zusatzausstattung erhältlich.



* = Aufpreis
