PEFRA AG

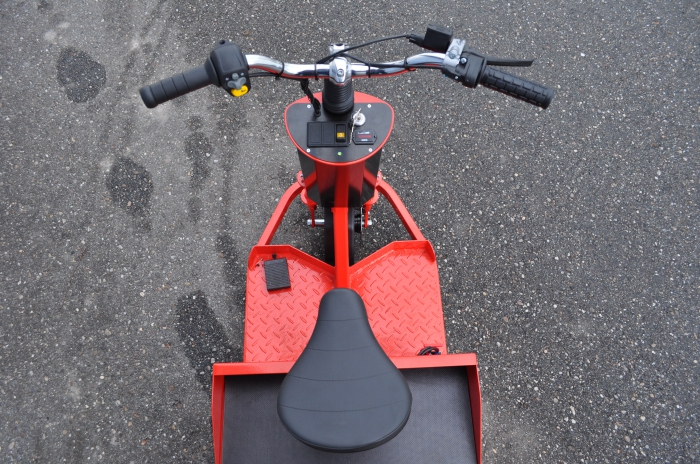

Elektro-Transporter 505

2010099000
1:16
100 kg
0,1 to (Ebene)
12 km/h

technische Abmaße

720 mm (ca.)
595 mm (ca.)
1420 mm (ca.)
600 mm (ca.)

Elektrik:

Batterie 24 V (2 x 12 V) 75 Ah Optima
On-Board-Ladegerät
gefederte Sattelstütze

Allgemeine Beschreibung

100 kg

Die Nutzlastangabe gilt für den Transport in der Ebene. Für Steigungen und Gefälle reduzieren sich jene. Die zulässigen Werte sind dem aktuellen Typenblatt (4-seitig) zu entnehmen. Bei Anhängebetrieb mittels Elektrofahrzeugen wird grundsätzlich eine 4-Rad-Bremse empfohlen. Maßgebliche Vorschriften sind die DIN 15172 und ff. Bei Anhängerbetrieb ist vom Nutzer entsprechend 5.2.1 vor Inbetriebnahme eine Probefahrt am Einsatzort durchzuführen und zu protokollieren.


Anhängelast:

100 kg in der Ebene


Abmessungen

1420 x 600 mm

Ladeflächengröße

640 x 595 mm

400 mm


Geschwindigkeit: (in der Ebene)

bei Getriebeübersetzung i=1:16

ohne Nutzlast: 12 km/h mit Nutzlast: 12 km/h


Steigvermögen: max.(5min.Wert)

bei Getriebeübersetzung i=1:16 (Nutzlast 100 kg)

ohne Nutzlast: 15 % mit Nutzlast: 12 %


Fahrleistung:

Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 17 km pro Batterieladung und 50% Last.


Antrieb:

Wartungsarmer Gleichstrom-Motor 24 Volt, 0,75 kW; direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend.

Getriebeübersetzung i=1:16


Elektrik:

Impulssteuerung; stufenlos regelbare Fahrgeschwindigkeit, Auto-Stopp, Handgas, Hauptschalter für Schlüssel, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Entladeanzeiger, Ladesteckdose


Lenkung:

kugelgelagerte Vorderradlenkgabel


Fahrwerk:

ungefedert, Industrie-Luftbereifung 3.00-4 (265 x 80 mm), andere Bereifung möglich*



Ladefläche:

Siebdruckplatte in Winkelrahmen eingelegt; für Batterieinspektionen etc. herausnehmbar;


Bremsen:

hydr. betätigte Scheibenbremse am Vorderrad

wird durch Rückdrehen des Handdrehgriffs betätigt

mittels Elektrofederspeicher

Lösen über Betätigung des Fahrpedals u. Schlüsselschalter "On" bzw. über sep. Schalter* (O-Stellung=verriegelt; I-Stellung=entriegelt) zum Verschieben des Fahrzeuges von Hand


Batterie:

Optima; 2 x 12 Volt, 75 Ah


Ladegerät:

extern 24V 20A


Sitzausstattung:

Sattel; Sattelhöhe und -neigung verstellbar


Lackierung:

RAL 3020 Verkehrsrot (Pulverbeschichtung/Industrielack)

(Sonderlackierung* möglich)
