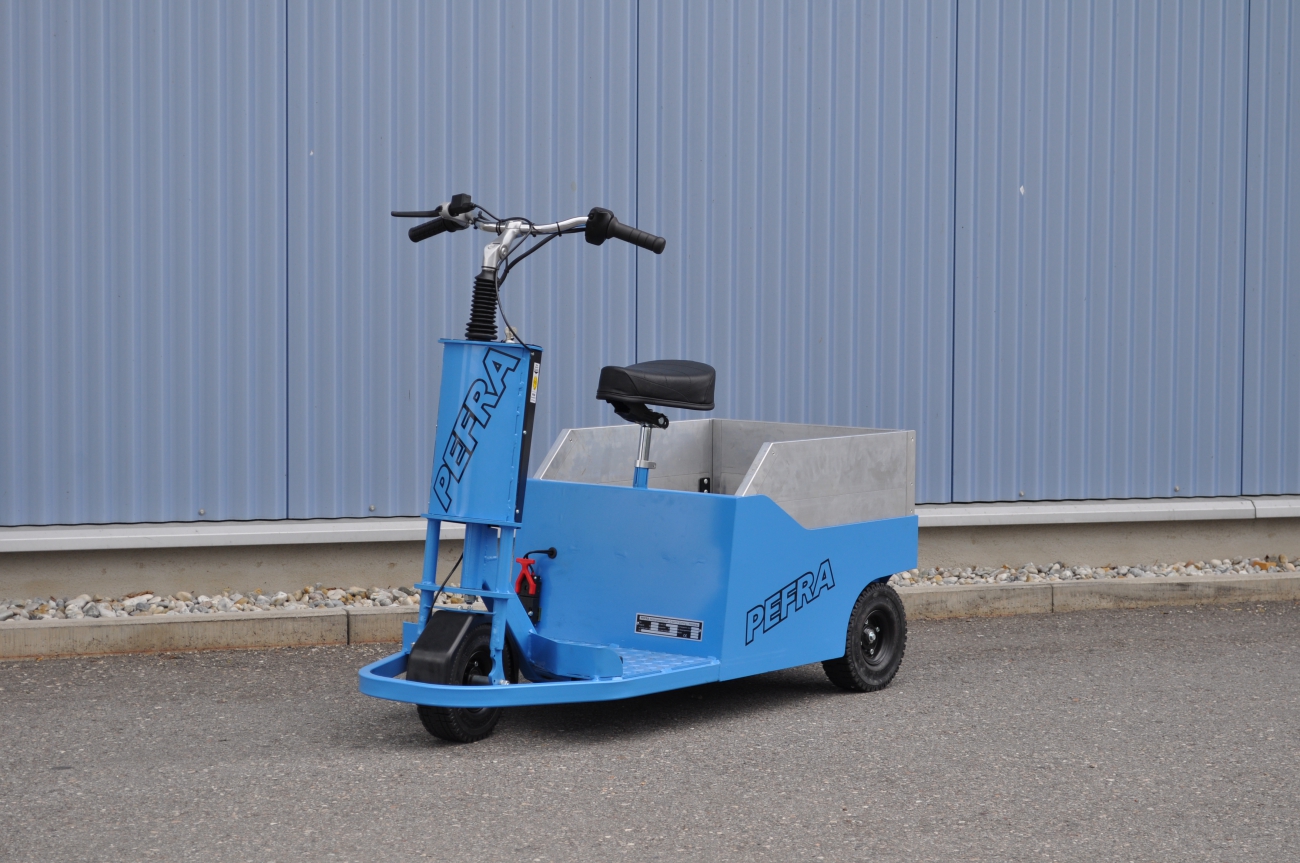

Elektro-Transporter 505
technische Abmaße
Sonstiges:
Allgemeine Beschreibung
des Standards - kundenspezifische Ausstattung siehe unter "Ausstattungsmerkmale" oder Vorlauftext.100 kg
Die Nutzlastangabe gilt für den Transport in der Ebene. Für Steigungen und Gefälle reduzieren sich jene. Die zulässigen Werte sind dem aktuellen Typenblatt (4-seitig) zu entnehmen. Bei Anhängebetrieb mittels Elektrofahrzeugen wird grundsätzlich eine 4-Rad-Bremse empfohlen. Maßgebliche Vorschriften sind die DIN 15172 und ff. Bei Anhängerbetrieb ist vom Nutzer entsprechend 5.2.1 vor Inbetriebnahme eine Probefahrt am Einsatzort durchzuführen und zu protokollieren.
Anhängelast:
100 kg in der Ebene
Abmessungen
1420 x 600 mm
Ladeflächengröße
640 x 595 mm400 mm
Geschwindigkeit: (in der Ebene)
bei Getriebeübersetzung i=1:16
ohne Nutzlast: 12 km/h mit Nutzlast: 12 km/h
Steigvermögen: max.(5min.Wert)
bei Getriebeübersetzung i=1:16 (Nutzlast 100 kg)
ohne Nutzlast: 15 % mit Nutzlast: 12 %
Fahrleistung:
Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 17 km pro Batterieladung und 50% Last.
Antrieb:
Wartungsarmer Gleichstrom-Motor 24 Volt, 0,75 kW; direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend.
Getriebeübersetzung i=1:16
Elektrik:
Impulssteuerung; stufenlos regelbare Fahrgeschwindigkeit, Auto-Stopp, Handgas, Hauptschalter für Schlüssel, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Entladeanzeiger, Ladesteckdose
Lenkung:
kugelgelagerte Vorderradlenkgabel
Fahrwerk:
ungefedert, Industrie-Luftbereifung 3.00-4 (265 x 80 mm), andere Bereifung möglich*
Ladefläche:
Siebdruckplatte in Winkelrahmen eingelegt; für Batterieinspektionen etc. herausnehmbar; Tragfähigkeit: 100 kg
Bremsen:
hydr. betätigte Scheibenbremse am Vorderrad
wird durch Rückdrehen des Handdrehgriffs betätigt
mittels Elektrofederspeicher
Lösen über Betätigung des Fahrpedals u. Schlüsselschalter "On" bzw. über sep. Schalter* (O-Stellung=verriegelt; I-Stellung=entriegelt) zum Verschieben des Fahrzeuges von Hand
Batterie:
Optima; 2 x 12 Volt, 75 Ah
Ladegerät:
24/20
Sitzausstattung:
Sattel; Sattelhöhe und -neigung verstellbar
Lackierung:
RAL 3020 Verkehrsrot (Pulverbeschichtung/Industrielack)
(Sonderlackierung* möglich)
Verkauf nur mit Batterie und Ladegerät!!!
* = Aufpreis
