Allgemeine Beschreibung

Nutzlast:1000 kg

Die Nutzlastangabe gilt für den Transport in der Ebene. Für Steigungen und Gefälle reduzieren sich jene. Die zulässigen Werte sind dem aktuellen Typenblatt (4-seitig) zu entnehmen. Maßgebliche Vorschriften sind die DIN 15172 und ff. Bei Anhängerbetrieb ist vom Nutzer entsprechend 5.2.1 vor Inbetriebnahme eine Probefahrt am Einsatzort durchzuführen und zu protokollieren.

Anhängelast:

1.500 kg in der Ebene; bei TÜV-Abnahmen verringern sich die Anhängelasten nach den

gesetzlichen Vorschriften.

Abmessungen

Gesamtlänge x Breite: 3100 x 1080 mm

Ladeflächengröße

Lichte Maße (bei Bordwänden): 1835 x 940 mm

Ladehöhe (ohne Bordwände): 680 mm

Geschwindigkeit: (in der Ebene)

bei 6,0 kW Motor und Getriebeübersetzung i=1:19,9

ohne Nutzlast: 17 km/h mit Nutzlast: 16 km/h

Steigvermögen: max.(5min.Wert)

bei 6,0 kW Motor und Getriebeübersetzung i=1:19,9

ohne Nutzlast: 20 % mit Nutzlast: 12 %

Fahrleistung:

Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 40 km pro Batterieladung und 50% Last.

Antrieb:

Wartungsfreier Drehstrom-Motor 48 Volt, 6,0 kW; direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend. Getriebeübersetzung i=1:19,9

Elektrik:

AC-Inverter; stufenlos regelbare Fahrgeschwindigkeit, thermischer Überlastungsschutz, Auto-Stopp, programmierbare Anfahrautomatik, Energierückgewinnung, Gegenstrombremse durch Umschalten der Fahrtrichtung wirksam, Fehlermeldung, Fußpedal Fahrschalter, Hauptschalter mit Schlüssel, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Entladeanzeiger mit Betriebsstundenzähler, Ladesteckdose mit Stecker

Lenkung:

Schneckenrollenlenkung, Lenkachse mit Achsschenkellenkung, Querblattfeder und Dreiecksquerlenkern, nachstellbare Spurstangen mit Kugelgelenken.

Fahrwerk:

2 Lenk- und 2 Antriebsräder mit Industrie-Luftbereifung 5.00-8, Raddurchmesser 467 mm; Radbreite 132 mm, andere Bereifung* auf Wunsch, Fahrwerk gefedert

Bremsen:

Hydraulische Trommelbremse, auf Lenk- und Antriebsräder wirkend; 2-Radbremse ** möglich handbetätigte Feststellbremse, auf die Antriebsräder wirkend, bei angezogener Handbremse ist die Stromzufuhr unterbrochen

Sitzausstattung:

Gefederter, gepolsterter Fahrersitz, auf das Körpergewicht einstellbar, in Längsrichtung verschiebbar; Sitz mit Stromunterbrechung ausgestattet, Beifahrersitz* möglich (nicht in Verbindung mit Kabine und Stahltüren)

Lichtausrüstung:

2 Scheinwerfer, 2 Rückstrahler (andere Lichtausstattung* s. Zusatzausstattung)

Batterietrog:

Das Fahrzeug ist in der Grundkonfiguration für den seitlichen Batteriewechsel mit Hubwagen ausgeführt, andere Ausführungen möglich (siehe Ausstattungsmerkmale)*

Lackierung:

RAL 3020 verkehrsrot (Pulverbeschichtung/Industrielack), Sonderlackierung* möglich

An- u. Einbauten*:

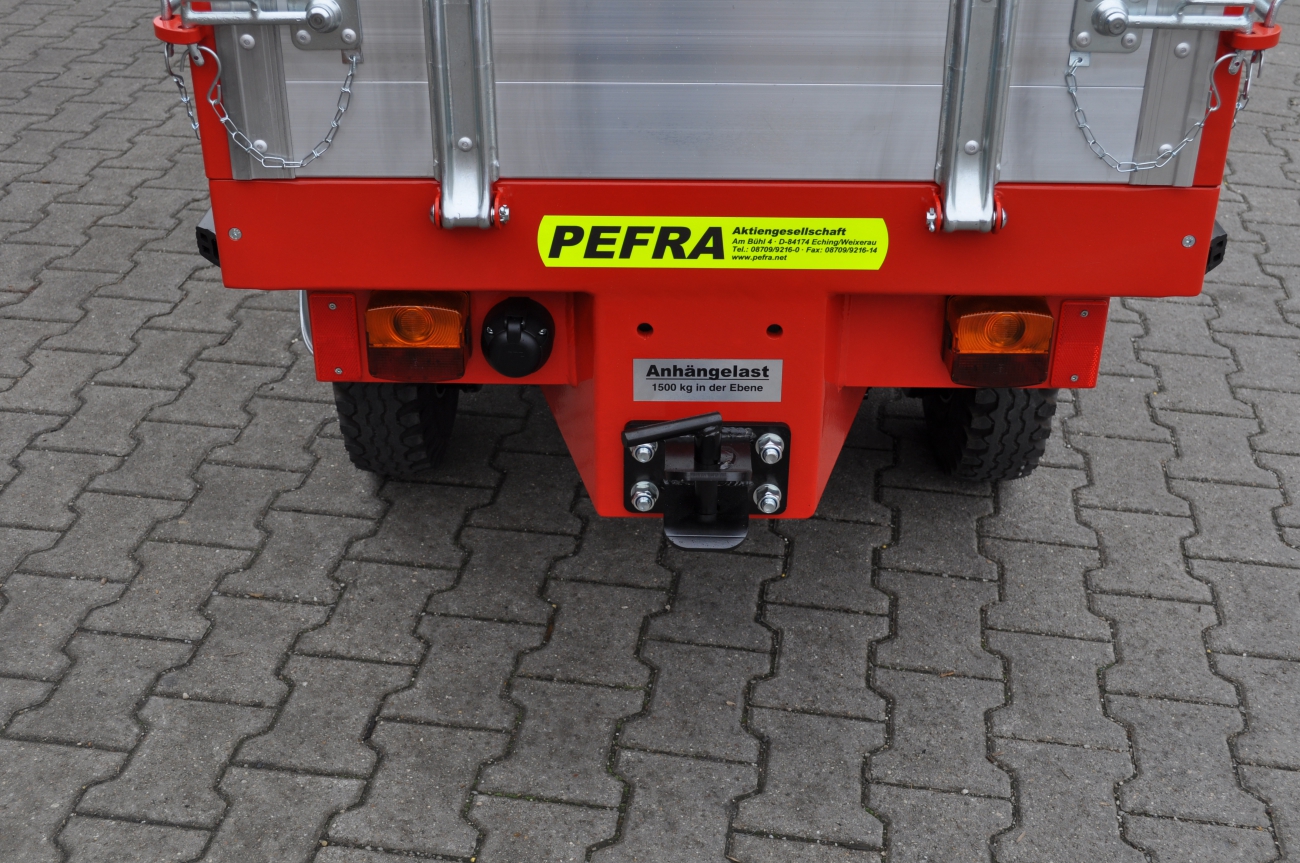

Anhängekupplung innerbetrieblich* oder Automatik-Anhängekupplung nach StVZO*; elektrische Heizung* (bei Kabine)

Aufbauten*:

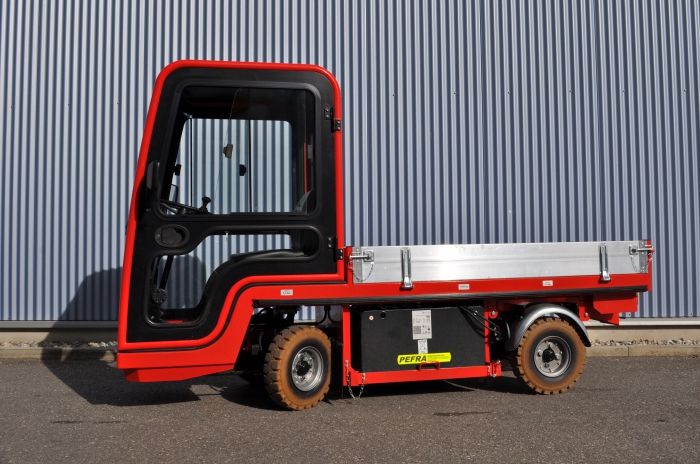

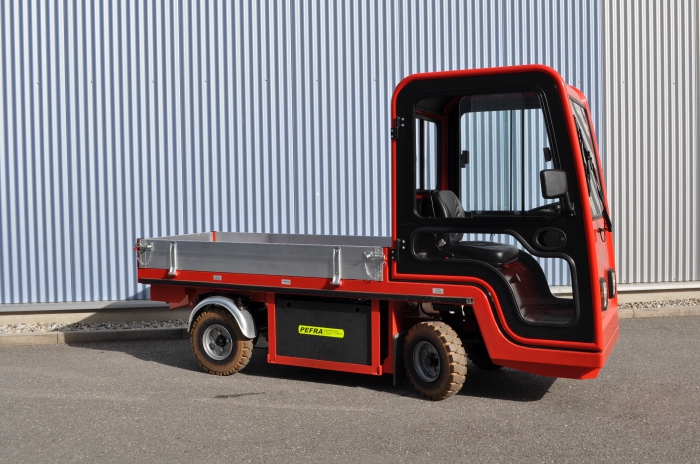

Option - Fahrerkabine* aus Stahl mit Türen/Spiegeln oder als Wetterverdeck*, Planenverdeck* oder Alukofferaufbau* auf Ladefläche möglich (Kofferaufbau nur in Verbindung mit Aquamatik*), abklappbare Bordwände*, Ladekran*

Batterie*

(48 V 320 Ah empfohlen) und Ladegerät* (E 48/40 empfohlen), auch Einbauladegeräte* sind gegen Aufpreis als Zusatzausstattung erhältlich. Elektrolytumwälzung möglich, Batterieüberladungsschutz

* = Mehrpreis ** = Minderpreis
